精密压力真空表尺寸
为了方便您在设计、安装、使用过程中的应用,本页为您提供一组YZB-150B系列精密压力真空表外形尺寸图。适用于西安高精密仪表厂生产YZB-150B精密压力真空表尺寸,其它厂家同型号产品可参照本尺寸图。 本尺寸图按照精密压力真空表的不同安装结构型式分别进行的图样尺寸标注,共4幅相应精密压力真空表尺寸图。
基型 精密压力真空表尺寸图
Precision pressure vacuum gauge dimensions

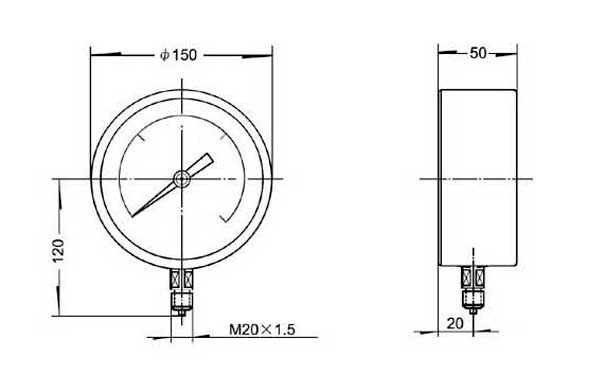

(图一)基本型式【直接安装式】精密压力真空表尺寸
ZT型 精密压力真空表尺寸图
ZT-type precision pressure vacuum gauge dimensions

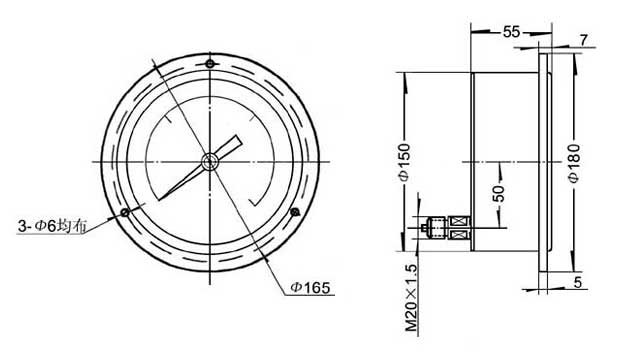

(图二)轴向前带边安装结构型式【轴向嵌装式】尺寸
T型 精密压力真空表尺寸图
T-type precision pressure vacuum gauge dimensions

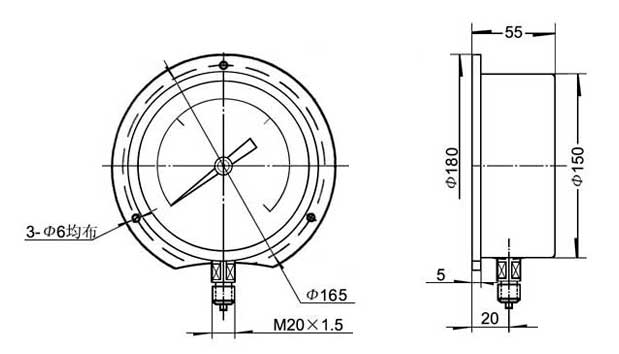

(图三)径向后带边安装结构型式【径向凸装式】尺寸
TQ型 精密压力真空表尺寸图
TQ-type precision pressure vacuum gauge dimensions

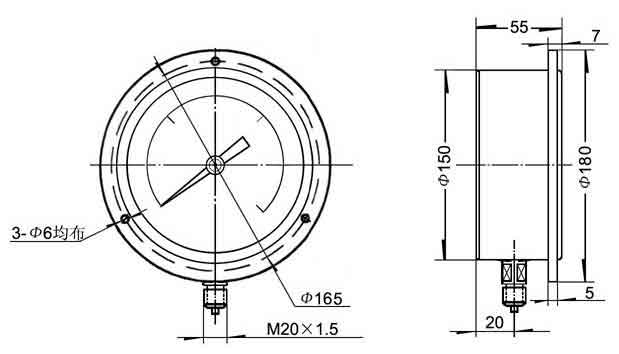

(图四)径向前带边安装结构型式【径向嵌装式】尺寸
