电动自重压力计原理及特性

logo1logo2logo3

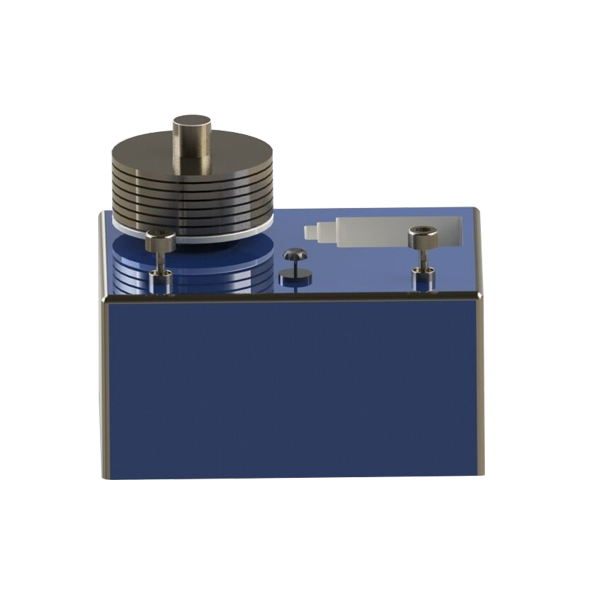

关于电动自重压力计





GJMZ-1电动自重压力计采用自重式原理,可高精度的提供标准压力信号,是压力校准和高精度压力基准的必备仪器之一,电动压力计可校准压力变送器,压力表,压力开关等压力仪表,也可为科研机构提供标准的压力信号。目前GJMZ系列电动压力计填补了国内气体活塞的空白。

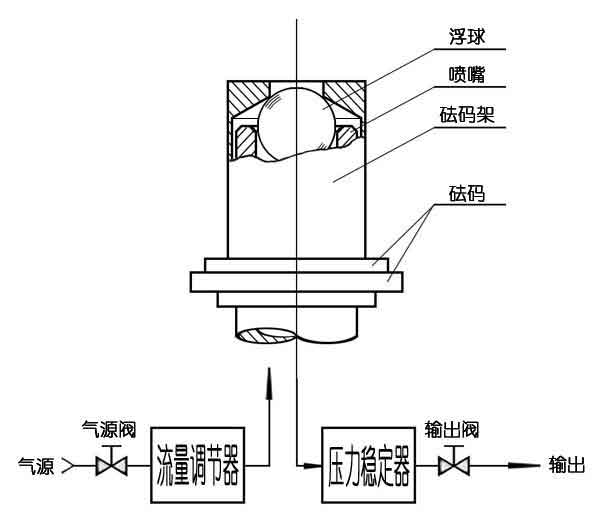

自重式压力计原理:
GJMZ-1电动自重压力计内置双路减压阀和恒流控制器,保证气源压力恒流恒压,在恒流恒压情况下,活塞系统悬浮在恒定气压之上,多余的气体会从溢流孔溢出保证活塞系统产生的压力和气体压力相等,气体压力通过稳压装置输出,此时的气源压力经过平衡转化,转化为标准的压力信号

自重式压力计优势:

1.内置微型压缩机,无需额外气源
2.自平衡原理,无需手动加压,即可稳定
3.校准速度快,比传统的以数字表为标准的校验装置速度更快
4.自带电压电流测量模块,可测量变送器的反馈信号并输出24V
5.压力标准为纯机械原理,精度年稳定性好。
6.操作方便,无需额外专业知识即可操作
7.精度为读数精度,比数字表建标精度更高
8.同时可校准2个压力变送器

自重式压力计技术参数:

压力范围量程:1-300KPa(最小压力为1KPa)
精度:0.05% 0.02%(读数精度)
流量:0.5L/min
电流:4-20毫安 0-10V 0.05%
负载输出:24V(给变送器供电)
供电:220V
功耗:30W

自重式压力计的使用:
安装被检压力变送器
关闭泄压阀
表笔连接变送器输出正负端子。
打开电源
放置砝码
5秒内压力稳定
砝码所产生的重力即为此时压力
查看变送器输出电流,比对是否准确
参数与型号:

GJMZ-1 1-150KPa
GJMZ-2 1-250KPa
GJMZ-3 1-400KPa
