常见精密压力表度盘刻度线

logo1logo2logo3

示数装置是精密压力表的关键部件,刻度盘又是示数装置的重要组成部分,因此,精密压力表刻度盘刻度线精度和刻度质量就显得尤为重要。本页向您介绍目前国内各精密压力表生产厂的产品中表盘刻度线的实际应用状况及其特点。

关于精密压力表刻度盘上的分度刻度线,在目前国内各精密压力表生产厂的产品中有四种型式的刻度工艺共存:一是借助专用工具手工绘制刻度线,其精度和效果可想而知;二是借助专用刻线机分域刻制度盘刻度线,实现了局部同域均匀分度,具有较好的区段线性;三是可更改型印制刻度线度度盘,其材质允许对已印制好的刻度线进行少量重绘,确保了精度却降低了印制刻度线的全量程的线性度;最后是均匀分度印制刻度线刻度盘(祥见下图及其说明)。下面,向您介绍两种典型的刻度盘刻度线:

印制刻度线的精密压力表刻度盘

精密压力表刻度
全印制刻度线刻度盘

这是应用于精密压力表上的一种全印制刻度线刻度盘。其材质不允许对印制刻度线进行任何改动,具有良好的全量程线性、刻度线清晰、均匀易于维修。应用这种刻度盘的精密压力表制造工艺要求相对较高,同时要求其弹性元件要具有较好的线性度且对传动放大机构有较高要求。

这种全印制刻度线刻度盘是近些年才成功地应用于精密压力表。因其刻度线分度均匀,使仪表具备了十分理想的指示线性。其每一条刻度线都都能确保仪表所标识的指示精度,尤其适用于连续量值的测量和被测对象的线性调试。


借助专用工具绘制刻度线的精密压力表刻度盘

精密压力表刻度

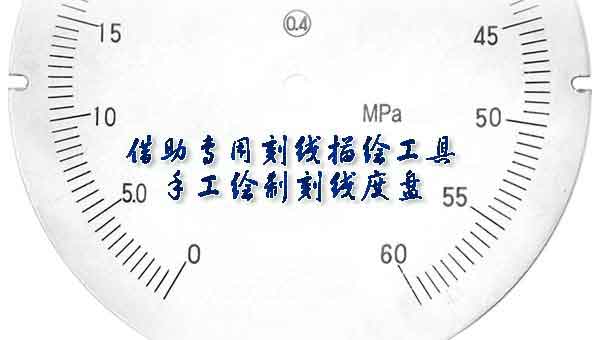

手工描绘刻度线刻度盘

这是借助专用刻度线描绘工具手工绘制的精密压力表刻度盘。业内常将其称为【点画刻线】刻度盘。顾名思义,这种刻度盘的刻度线是先点(用铅笔做标记点),后画(脱机按标记逐条描绘刻度线)。其工艺繁杂,效果也不甚理想。尤其是高精度密分格的仪表,其工艺难度也较大。因此,这种【点画刻线】刻度盘已很少用于高精度精密压力表。
