压力真空校验器

Pressure vacuum validator

压力真空校验器主要用于真空表、压力真空表、血压表、血压计以及单元仪表的校验。更适用于科学实验环节中对压力、真空、压力与真空连续参数的高准确度线性测定。当用于压力与真空联程仪器仪表的校验或检定时,正压和负压的操作过程可在同一台设备上连续完成。显得尤其方便,快捷。

压力真空校验器原本是西安高精密仪表厂在生产实践中不断改进而成的一种自制专用设备,其简洁高效,深受生产一线操作人员的欢迎。根据市场需求,我厂工程技术人员又对其进行了规范设计,现作为一种正式产品推向市场。

压力真空校验器是一种跨量域的校验仪器,它可在一次连接中对被检测或标定对象完成正压量值和负压量值的操控。压力真空校验器(外观见下附产品照片)在其领域内应用相当广泛,可以在计量室和实验室应用也可在生产实践和科学实验环节中应用,其灵活可变的标准器高兼容性和仪器自身的高保压性能以及可精细调整给出量值的微调装置,尤其适合在生产线上对仪器仪表的调校或检定。

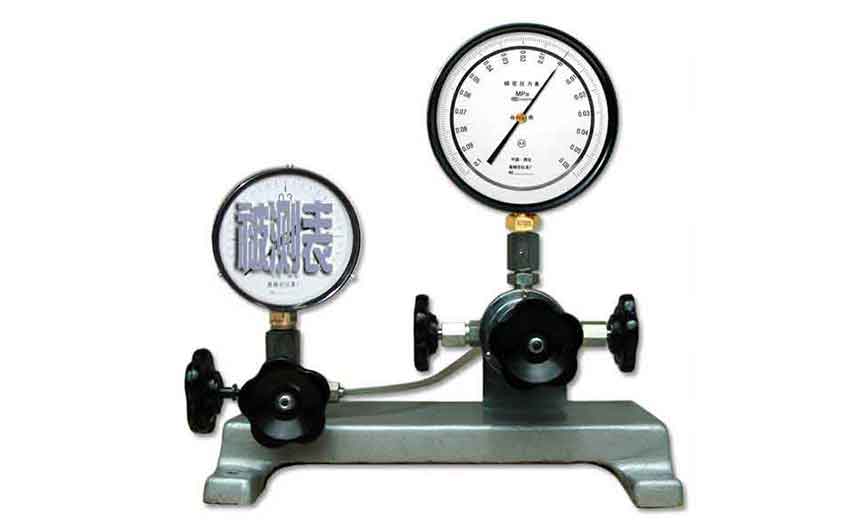

处于工作状态的压力真空校验器

压力真空校验器
压力真空校验器工作照

压力真空校验器工作原理

Pressure vacuum validator action principle

压力真空校验器是基于流体静力学力平衡原理,通过将被测对象与标准器比对的方法来实现对被测对象的校验、检定或校准。

当压力真空校验器的升压阀(或抽控阀见原理图)关闭后,压力真空校验器将处于完全密闭的状态。只要系统状态完好,则具有长时间的高保压性能,此状态可保持数小时不变,您将有充分的时间来对被测对象进行调整。

压力真空校验器原理图

压力真空校验器原理
工作原理图

压力真空校验器的被测对象与标准器和外设的选配

The measured object with the matching criteria, and peripheral

1. 压力真空校验器的被测对象

压力真空校验器的被测对象可以是压力仪表、真空仪表、压力真空联程仪表以及与压力、真空、压力真空联程参量呈一定函数关系的其它类量值的标准仪器仪表。被测对象标配接口连接螺纹M20×1.5,选配其它连接螺纹须在订货时协定。

2. 压力真空校验器的标准器选配

压力真空校验器的标准器选配是十分灵活的,可选配各类压力标准器与其组合,如:弹簧管式、活塞式、数字式等,标准器的精度等级应根据被测对象的精度等级按照规程要求进行选配。标准器标配接口连接螺纹M20×1.5,选配其它连接螺纹须在订货时协定。

3. 压力真空校验器的外部设备

压力真空校验器的外部设备是指为压力真空校验器提供压力(真空)源的设备。压力源可以选用空气压缩机(须加装对压缩空气的过滤装置)、氮气瓶、手操泵或脚踏泵等;真空源可配用各类真空泵或抽气机均可。

4. 连接

压力源和真空源须按仪器附带管样参照压力真空校验器外部设备选配图所示接口可靠连接。

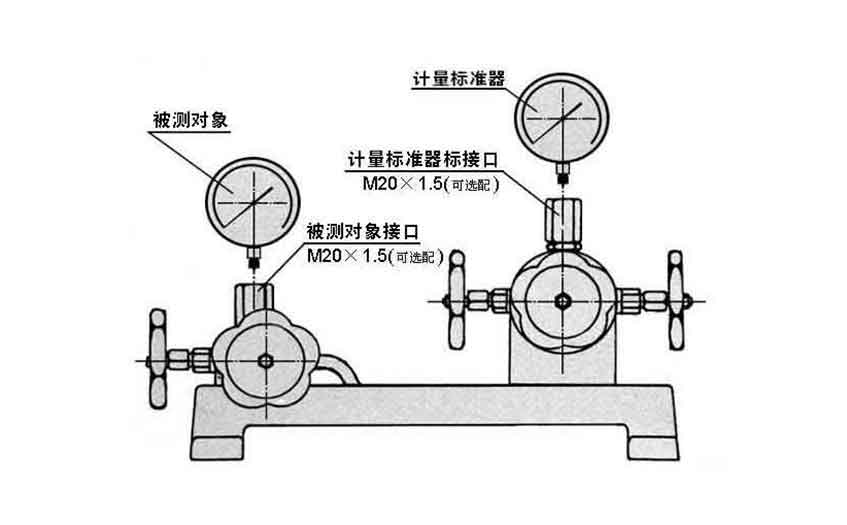

压力真空校验器的被测对象与计量标准器选配图

计量标准器
被测对象与计量标准器选配主视图

压力真空校验器的外设【外部设备】选配图

外部设备
外设选配俯视图

压力真空校验器安装与使用

Pressure vacuum validator _ Installation, use

一. 压力真空校验器的安装

1. 压力真空校验器应安放在便于操作的工作台上,工作台应保持水平,台面应铺有橡皮板垫,工作环境不得有震动。

2. 压力真空校验器的工作环境温度20±10℃,相对湿度不大于80%,空气中不得有腐蚀性介质成分。

3. 在使用压力真空校验器之前应参照下图先关闭升压阀、抽控阀、被测接口开关、回程调控阀并检查微调手轮所处位置(最好在可调旋程的中间位置),连接压力源(包括真空源)、安装计量标准器和被测对象。安装完成后应按压力真空校验器的检修与维护中所述步骤进行系统密闭性检测。

二. 压力真空校验器的使用要求

压力真空校验器的使用必须严格按规定的程序操作,否则,可能造成标准器的损害。

1. 压力真空校验器各针阀的初始状态必须是:升压阀、抽控阀、被测接口开关、回程调控阀均应处于关闭状态。

2. 压力真空校验器的升压阀、抽控阀等操控阀的开启应缓慢,关闭应迅速。

3. 工作完成后应使压力真空校验器的各操控阀处于初始状态停放。

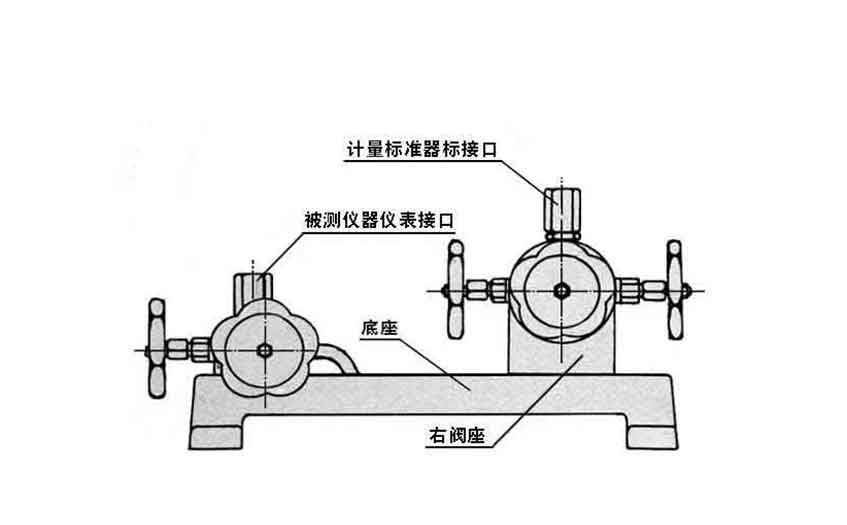

压力真空校验器主视图

主视图
主视图
三. 压力真空校验器的操控(参见-俯视图)

1. 升压阀为常闭操控阀,用于压力真空校验器升压动作的操控。

2. 抽控阀为常闭操控阀,用于压力真空校验器抽空动作的操控。

3. 回程调控阀为常闭操控阀,用于压力真空校验器回程动作的操控。

4. 被测接口开关为常开操控阀,用于控制压力真空校验器与被测对象的通断。

5. 微调手轮为旋转操控阀,用于对压力真空校验器的精细量值操控。

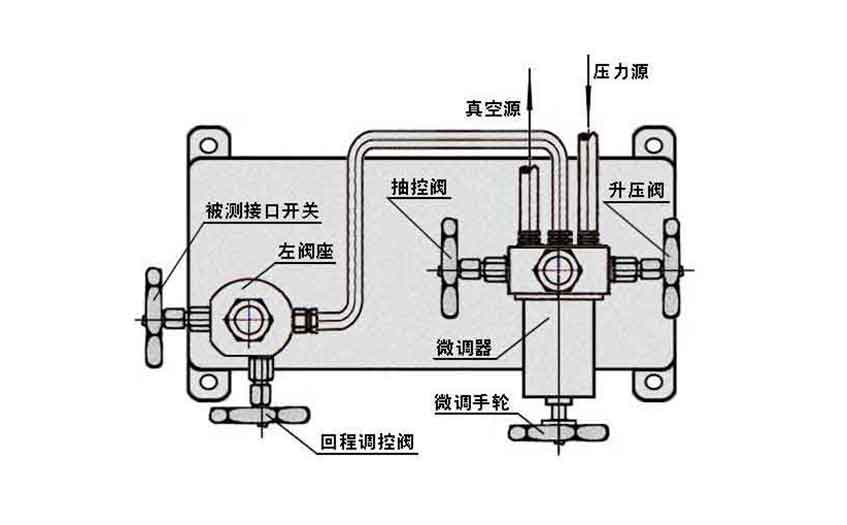

压力真空校验器俯视图

压力真空校验
俯视图

压力真空校验器维护与检修

Pressure vacuum validator _ Maintenance and Repair

压力真空校验器的日常维护和定期检修是确保其长期稳定工作的必须。

一.压力真空校验器的维护

1. 对使用中的压力真空校验器应保持其外观洁净,对接入的压力(真空)源介质应纯净而无腐蚀性。

2. 对压力真空校验器的各操控阀应尽量减少其操控调整次数和减小开启幅度,除非必要一般不得随意拆卸各操控阀的密封部位,以有效延长易损件(密封圈)的寿命。

3. 微调机构是压力真空校验器的关键部件,确认其出现问题请及时与生产厂家联系解决,不得随意拆卸。

二.压力真空校验器的检修(参见-压力真空校验器检修与维护示意图)

压力真空校验器的定期检修的目的是为了确保其密闭性能。应定期或步定期对其进行密闭性测试。

1. 压力真空校验器密闭性测试方法:在恒温条件下,将压力真空校验器处于初始状态,关闭被测接口开关,通过升压阀给出一粗略压力值后关闭升压阀,通过微调手轮精细调至标准器上的准确值,计时并观察标准器示值变化。如果30分钟内标准器的示值变化小于0.0005MPa 既密闭性能合格。否则应对压力真空校验器进行密闭性能检修。

2. 压力真空校验器进行密闭性能检修应在密闭性测试后,通过标准器示值变化方向先确定泄漏发生部位。如示值上升,说明问题发生在升压阀处,一是升压阀没有关好;二是升压阀阀针端被杂质损坏。如是示值下降,则应重点检查各常闭操控阀是否关好或用皂液辅助检查泄漏部位。确定泄漏部位后应调整密封圈的压紧螺母增加密封。

3. 技术支持电话:029-88645477

压力真空校验器维护
压力真空校验器检修与维护示意图

产品订货须知

Pressure vacuum validator Product Ordering Information

一. 产品订货相关技术参数

1. 测量范围:-0.1~0.25MPa(YZY-2.5型); -0.1~0.6MPa(YZY-6型);

2. 接口螺纹:M20×1.5(标配),可选配;

3. 工作介质:氮气或洁净的压缩空气;

4. 仪器重量:10kg;

5. 结构型式:台式;

二. 订货须申明的项目

本仪器确切名称:压力真空校验器。产品生产厂家:西安高精密仪表厂。

订货应标明:压力真空校验器的规格型号、测量范围和数量等。如:YZY-2.5型 压力真空校验器 -0.1~0.25MPa 2台,

如需选配标准器或外部设备请同时提交。
