国家标准GB/T 1227-2002《精密压力表》产品分类与技术要求

Accurate pressure gauge

GB/T1227-2002产品分类与技术要求条款解读

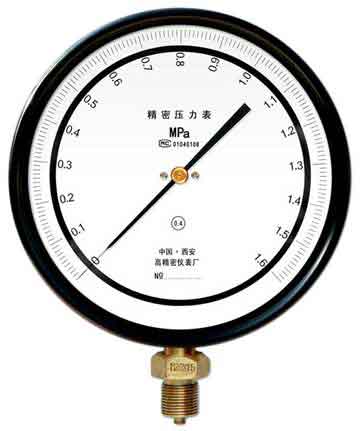

精密压力表

国家标准 GB/T1227

logo_GB

□: 标准原文阅览

▲: 标准原文下载

(仅供了解我厂产品所执行的国家标准之用,是免费提供的参考资料。要学习、研究和使用该标准,请购买正式出版物。)

※: 本解读仅供参考,不当之处请批评指正。

GB/T 1227-2002 中规定的产品分类与技术要求

中华人民共和国国家标准 GB/T 1227-2002《精密压力表》规定了产品分类、技术要求、试验方法、检验规则和标志、包装与贮存。GB/T 1227-2002 适用于以C型管式弹簧管、盘簧管式弹簧管、螺旋管式弹簧管等弹性敏感元件为测量部件的机械指针式精密压力表

GB/T 1227-2002 解读[1]产品分类与技术要求

标准中规定了仪表型式的产品分类:按其测量类别分为压力表和真空表,所谓测量类别是指仪表测量范围所属的量域是正压或是负压。另外还有一种跨量域的仪表(正负压联程)已在工业流程中广为应用,暂未将其列入测量分类之中。按其安装方式分为直接安装式和嵌装式。所谓安装方式是指仪表自身所具有的安装结构型式直接安装式是应用较多的一种典型安装结构型式,其接口螺纹既要起到管路的连接作用又要起到对仪表的支撑作用。嵌装式也称盘装式,是一种带有安装环的仪表。也就是我们常说的轴向前带边仪表和径向前带边仪表。此类仪表的安装环是仪表的支撑部件,其接口螺纹只起着管路连接作用。还有一种安装结构型式─凸装式,也就是我们常说的后带边仪表,也有称其为墙装式,这种凸装式仪表的应用也较普遍,GB/T 1227-2002也暂未将其列入安装方式之中。

标准中明确规定了仪表的精确度等级产品分类。所谓仪表的精确度等级,也就是常说的精度等级。仪表的精确度等级分为:0.1级;0.16级;0.25级;0.4级。精确度等级是仪表的主要技术指标之一,它标识了仪表的测量精度。

标准中规定了仪表基本参数的产品分类

基本参数 1.仪表外壳公称直径(mm)系列:Φ150、Φ200、Φ250、Φ300、Φ400。

基本参数 2.仪表测量范围的上限(MPa)应符合规定的系列:1×10n、1.6×10n、2.5×10n、4×10n、6×10n

※其中 n 的取值可以是正整数、负整数或零。

基本参数 3.仪表度盘标尺的标度、标度的划分及标尺的最小分格值应符合 JB/T 5528 中的相关规定。

※ GB/T 1227-2002 从应用实际出发,放宽了外壳公称直径较小的0.25级、4×10n系列的标尺分格数要求,注明了:允许0.25级、外壳公称直径较小的 4×10n 系列仪表,使用200分格的标度。

基本参数 4.规定了仪表标度盘上的标示数的标度方式为直读式

基本参数 5.规定了直接安装式仪表的主要安装尺寸

基本参数 6.规定了嵌装式仪表的主要安装尺寸

基本参数 7.提出了在仪表结构设计中对于其安全措施的处理建议。

标准中规定了仪表的技术要求

技术要求 1.仪表的正常工作条件。其规定仪表的正常工作环境温度为 5~40℃;正常工作环境振动条件应不超过GB/T 4439 规定的V.H.2级。

技术要求 2.仪表的参比工作条件

仪表参比工作条件的环境温度为与其精确度等级相关:

0.1级、0.16级仪表的参比工作条件的环境温度为 20±1℃;

0.25级仪表的参比工作条件的环境温度为 20±2℃;

0.4级仪表的参比工作条件的环境温度为 20±3℃;

仪表参比工作条件的安装位置应处于正常工作位置。所谓正常工作位置在未指明时,系指垂直安装。

仪表参比工作条件的负荷变化均匀

仪表在参比工作条件下,其基本误差、零点误差、回差、轻敲位移及指针偏转的平稳性均应符合GB/T 1227-2002的有关规定。

技术要求 3.仪表的基本误差。仪表的基本误差以引用误差表示,其值应在示值基本误差限内。所谓示值基本误差限暨允许的最大基本误差,仪表的最大基本误差采用其测量上限值的精度%数来表示其最大基本误差限。也就是说,在仪表的测量范围内,任一检定点的示值误差均不应大于±(测量上限值MPa×精度等级÷100)。仪表的示值基本误差限可使用本站提供的压力表允许基本误差计算工具获得;详细的参数值汇集也可参见本站精密压力表参数网页。

技术要求 4.仪表的回差。仪表的回差暨其示值回程误差,在较早的GB1227中称来回差。其值应不大于示值基本误差限的绝对值。

技术要求 5.仪表指针偏转平稳性。规定了仪表在其测量过程中,其指针不应有跳动或停滞现象。

技术要求 6.仪表的零点误差。零点误差也就是我们常说的零位误差。零点误差的观测应在参比工作条件下,且须在仪表的弹性敏感元件无任何外加负荷作用的状态下进行,其允许的误差限与其它各点的示值基本限相同。无调零装置的仪表,不应设有抑制零位的机构;具有调零装置的仪表,其零点调节范围应不小于该仪表全量程的2%。零点的调节应在参比工作条件下,且须在仪表的弹性敏感元件无任何外加负荷作用的状态下进行。对零点调节后,仪表其余各点的示值误差均不应大于该表的示值基本误差限。

技术要求 7.仪表的轻敲位移。在仪表处于正常工作状态、当仪表指针处于其测量范围内的任何位置时,用手指轻敲(使指针能自由摆动)仪表外壳,其轻敲前后的示值变动量应不大于示值基本误差限绝对值的1/2。

技术要求 8.仪表的温度影响。当仪表的使用环境温度偏离参比工作条件的温度限定时,其示值误差(包括零点)不应超过公式Δ=±(δ+KΔt)所规定的范围。仪表受温度影响(指偏离参比工作条件所规定的温度范围)后的示值误差允许值可使用本站提供的压力表温度影响误差计算工具获得;关于Δ=±(δ+KΔt)公式的说明祥见本站的压力表温度影响误差计算工具下部的网页附件。

技术要求 9.仪表的超(静)压试验。测量上限为0.1~6MP的仪表应能承受其测量上限值的125%的负荷,且持续0.5/h的超压试验;测量上限为10~60MP的仪表应能承受其测量上限值的115%的负荷,且持续0.5/h的超压试验;测量上限≥100MP的仪表应能承受其测量上限值的80~90%的负荷,且持续4/h的静压试验。

技术要求 10.仪表的交变压力试验。测量上限≤60MP(包括-0.1MPa)的仪表应能承受其测量上限值的(20±5)%~(75±5)%范围内,幅度不小于仪表量程的50%、每分钟60±5次、往复20,000次的交变压力试验;测量上限≥100MP的仪表应能承受其测量上限值的(20±5)%~(75±5)%范围内,幅度不小于仪表量程的50%、每分钟30~60次、往复20,000次的交变压力试验。

技术要求 11.仪表的指示装置

仪表的标度方向:仪表的零标度线应位于标度的左端;真空表的零标度线应位于标度的右端。

仪表的标度线:仪表的标度线应符合 JB/T 9253 的规定,标度线为宽度不大于 0.2mm 的全细线,长短线长度比为2:1。

仪表的标度尺外圆弧长:为了提高仪表的分辨率、保证其读数精度,标准对仪表标度尺外圆弧长进行了限定。公称直径为Φ150mm的仪表标度尺外圆弧长应不小于300mm;公称直径为Φ200mm的仪表标度尺外圆弧长应不小于400mm;公称直径为Φ250mm的仪表标度尺外圆弧长应不小于500mm;公称直径为Φ300mm的仪表标度尺外圆弧长应不小于600mm;公称直径为Φ400mm的仪表标度尺外圆弧长应不小于800mm。

仪表的指针:仪表的指针应符合 JB/T 9252 的规定。

仪表的指针与度盘间的距离:仪表的指针与度盘之间的距离应在0.5~1.5mm范围内。

技术要求 12.仪表的外观。仪表的可见部分应无明显的瑕疵、划伤,接头螺纹应无明显的毛刺和损伤;标度、标示等应清晰、正确和完整。

技术要求 13.仪表的耐工作环境振动性能。仪表应能承受符合 GB/T 4439 中规定的 V.H.2 等级的振动。

技术要求 14.仪表的抗运输环境性能。在包装、运输条件下,仪表应能承受 JB/T 9329 规定的抗运输环境性能试验。其中的高温+55℃;低温-40℃;自由跌落高度为 100mm;相对湿度项目可不做。
