YS-250型活塞压力计参数

logo1logo2logo3

活塞压力计参数(表三)

YS-250型活塞压力计是在中压测量区段的细分产品,其主要技术参数包括:精度等级、测量范围、活塞的有效面积、活塞底盘及其连接件和专用砝码质量等。本页为您介绍这种活塞压力计的基本参数以及相关配置参数。

活塞压力计

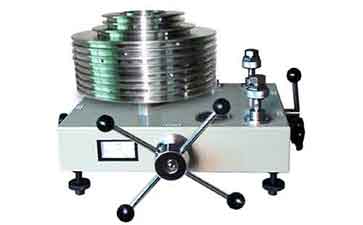

活塞式压力计产品照

YS-250型活塞压力计基本参数

规格型号
YS-250 为主系列型号
全兼容YS-A100B型、YS-A160B型
精度等级
0.05级%: 0.02级
测量范围
0.5~25MPa
活塞面积
公称面积 0.2 平方厘米
活塞及其
连接件
公称质量1kg(含底盘及其连接件)
产生压力0.5MPa
专用砝码
标配砝码:公称质量 1kg 2块
产生压力值为 0.5MPa×2 = 1 MPa
标配砝码:公称质量 2kg 1块
产生压力值为 1MPa×1 = 1 MPa
标配砝码:公称质量 5kg 9块
产生压力值为 2.5MPa×9=22.5 MPa
选配砝码须在定货时申明

(表三)YS-250型活塞压力计详细配置参数表

项目
参数
备注
规格型号
YS-250

测量范围
0.5~25MPa
最小间隔值0.5MPa
精度等级
0.05级【二等】
0.02级【一等】

公称面积
0.2平方厘米
0.2平方厘米
活塞系统的公称面积
活塞
及其
连接件
公称质量(kg) 产生压力(MPa)
1
1

0.5
0.5
测量下限值
活塞、活塞筒材料
合金钢或碳化钨
碳化钨
【可选】
活塞工作位置指示
标高指示板或专用指针式物位仪表
专用指针式物位仪表
【可选】
压力发生系统
手摇泵或柱塞式预压泵加调压器
柱塞式预压泵加螺旋式调压器
【可选】
标配砝码
质量
与作用
公称质量(kg) 产生压力(MPa) 标配数量(块) 砝码材料
1
2
5
1
2
5
可订制非标
0.5
1
2.5
0.5
1
2.5

2
1
9
2
1
9
可增订数量
常规或无磁
无磁材料
【可选】
工作介质
癸二酸二(2-乙基己基)酯 20℃时运动黏度 20~25mm2/s,酸值不大于0.05毫克 KOH/克
可代购工作介质
接口连接型式
螺纹连接
其它连接型式可协议
标配接口螺纹
M20×1.5
其它连接螺纹须协议
接口连接方式
普通型或快速接头
手旋式快速接头
【可选】
标配接口数量
2
可增加,须协议
电源
若选配专用指针式物位仪表需 ~220V50Hz
~220V 50Hz

总重量
≈80kg
≈80kg
