YS-60型活塞式压力计参数

logo1logo2logo3

活塞式压力计参数_YS-60型

YS-60型活塞式压力计的技术参数包括:精度等级参数、测量范围参数、接口螺纹参数、活塞的有效面积参数、活塞底盘及其连接件和专用砝码质量参数等。为了方便您的选型和使用,本页向您简要介绍这种活塞式压力计的这些技术参数和相关技术指标。

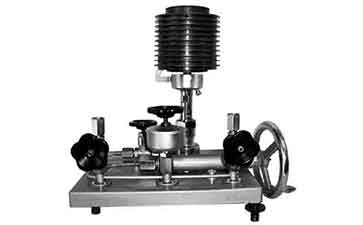

兼容型YS-60活塞式压力计

活塞式压力计

Piston gauge products

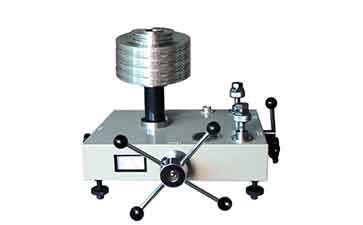

标准型YS-60活塞式压力计

活塞式压力计

Piston gauge products

活塞式压力计详细参数表(表二)_YS-60型

项目
参数
备注
规格型号
YS-60

测量范围
0.1~6MPa
最小间隔值0.1MPa
精度等级
0.05级【二等】
0.02级【一等】

公称面积
0.5平方厘米
0.5平方厘米
活塞系统的公称面积
活塞
及其
连接件
公称质量(kg) 产生压力(MPa)
0.5
0.5

0.1
0.1
测量下限值
活塞、活塞筒材料
合金钢或碳化钨
碳化钨
【可选】
活塞工作位置指示
标高指示板或专用指针式物位仪表
专用指针式物位仪表
【可选】
压力发生系统
手摇泵或柱塞式预压泵加调压器
柱塞式预压泵加螺旋式调压器
【可选】
标配砝码
质量
与作用
公称质量(kg) 产生压力(MPa) 标配数量(块) 砝码材料
0.5
2.5
0.5
2.5
可订制非标
0.1
0.5
0.1
0.5

4
11
4
11
可增订数量
常规或无磁
无磁材料
【可选】
工作介质
变压器油或变压器油与煤油的混合油20℃时运动黏度 9~12mm2/s,酸值不大于0.05毫克 KOH/克
可代购工作介质
接口连接型式
螺纹连接
其它连接型式可协议
标配接口螺纹
M20×1.5
其它连接螺纹须协议
接口连接方式
普通型或快速接头
手旋式快速接头
【可选】
标配接口数量
2
可增加,须协议
电源
若选配专用指针式物位仪表需 ~220V50Hz
~220V 50Hz

总重量
≈60kg
≈60kg
